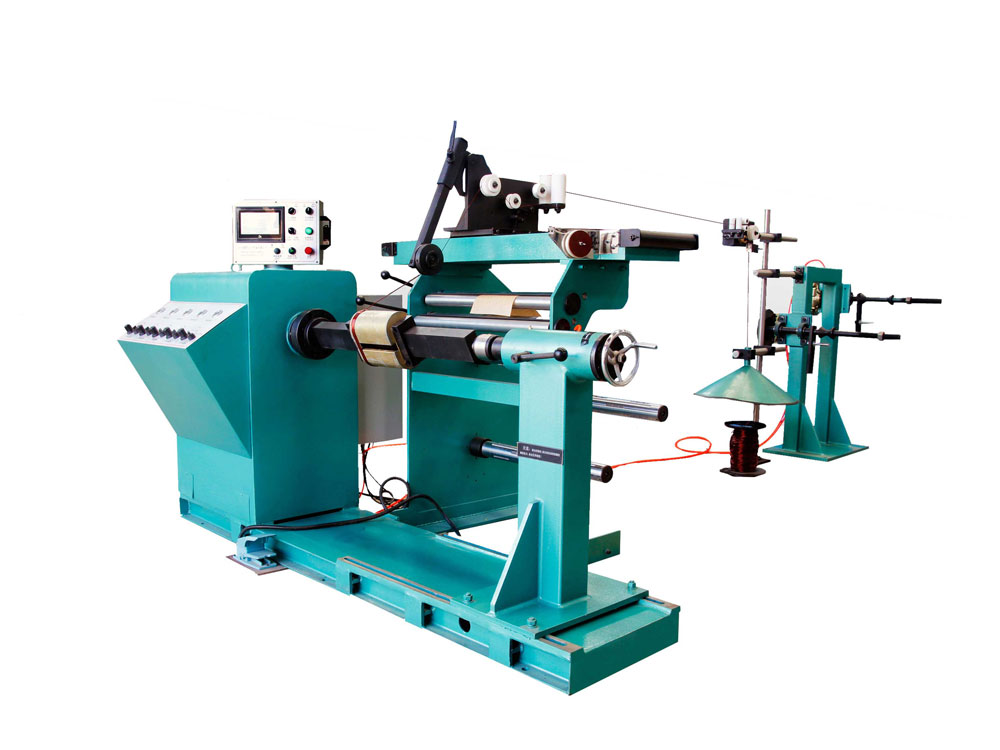

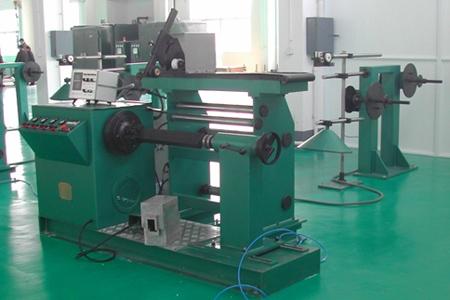

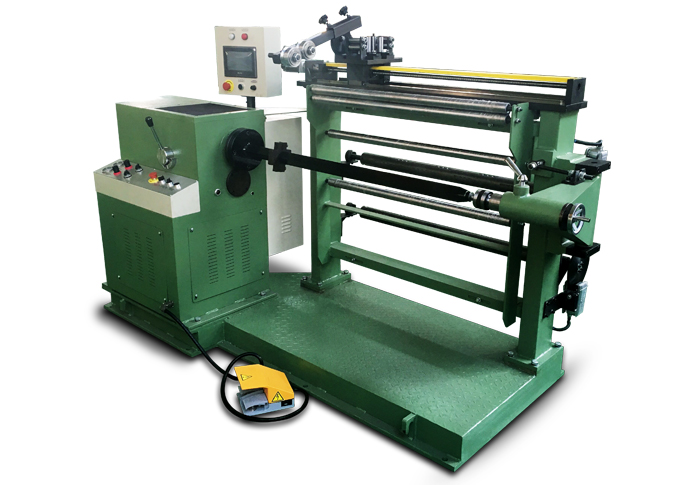

自动排线绕线机

由卷绕主机、自动排线装置、层绝缘供给装置、涨力可调放线架、
气动系统、PLC控制及伺服系统等所组成。具有自动化程度高、功能齐全、动力强劲等伏点，为线圈绕制的轴向紧密度和幅向紧实度提供保证，特别适应绕制矩形线圈。

1. 性能规范：
1.1 中心高 850mm
1.2 绕线轴中心距 150mm—800mm
1.3 工作力距 max800N/M
1.4 工作转速 0—200r/min
1.5 调速方式 无级变频调速
1.6 适用工件范围 外径(o.d.) ≤600mm
内径 (i.d.) ≥80mm
轴向高： H ≤800mm
矩形线圈对角线长度： Max： 1050 mm
工件重量： Max： 500kg

1.7 整机功率 约5kw
1.8 计数器最大设定圈数 9999.9
1.9 导线规格 扁线： Max 3×12mm
漆包线： Φ0.3mm—Φ3mm

1.10 自动排线功能 调节线径最小间距0.01mm
1.11 计数方式 5位数显、可予置总圈数及总圈数内最多可二十段分予置、可逆计数、停电保持功能
1.12 电源 380v/50HZ
1.13 颜色 白色
1.14整机重量约 1600kg

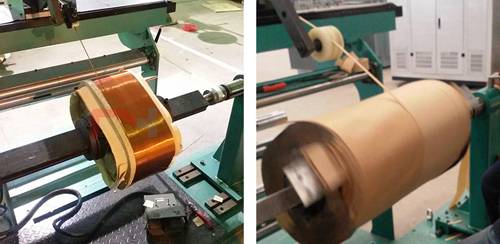

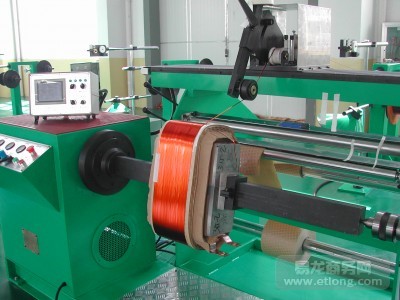

该设备适用于绕制圆形、椭圆形、长圆形、矩形电力变压器、互感器、电抗
器线圈，控制部分采用PLC和伺服电机系统，具有极高的自动化水平，特别适
合非晶高压线圈的绕制生产。
