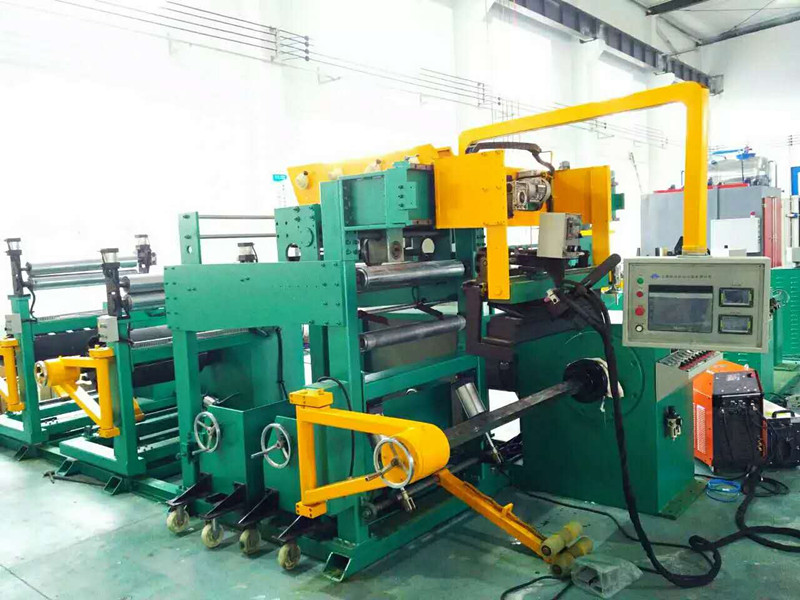

（一）设备描述
箔式绕线机，主要适用于变压器，非晶变压器，相关电器的箔式线圈的绕制，箔式线圈是以不同的铜或铝为载体，以宽带状的绝缘材料为层间绝缘，在箔式绕线机上一次完成绕制，形成箔式线圈，箔式线圈形状可为圆形，矩形等。

（二）设备主要组成
1. 主机架
2. 箔料开卷装置
3. 去毛及清洁装置
4. 层绝缘收放卷装置
5.  主绕装置
6.  焊接系统
7. 纠偏系统
8. 张力系统
9. 气动系统
10. 电控系统

（三）设备主要部件描述
1）主机架
主机架为框架式结构，主体为高强度钢板经焊接精加工后组装而成，一些辅助机构安装在主体上，形美观。
2）箔料开卷装置
箔料开卷装置由承料筒，电机，压料棍等部分组成，承料筒由4个涨块组成可伸缩起涨紧箔料作用，电机可正反转起到收放卷功能，整个开卷装置安装在位于底座的直线导轨上，在绕制过程中通过纠偏传感器可自动纠偏。
3) 去毛及清洁装置
去毛装置由压辊，气缸组成，靠滚轮挤压箔带边缘，从而去除箔带边沿毛刺，防止箔料边缘的毛刺将绝缘层刺破，造成变压器击穿损坏，在不损坏箔料的情况下气
动压力可根据箔料的厚度自由调节以达到最佳效果。
清洁装置靠上下两毛毡板夹持箔带来去除箔带上的金属碎屑、灰尘等杂质，上毡板在一对气缸作用下可抬起或压下，夹持力可通过压力调节阀无级调节。

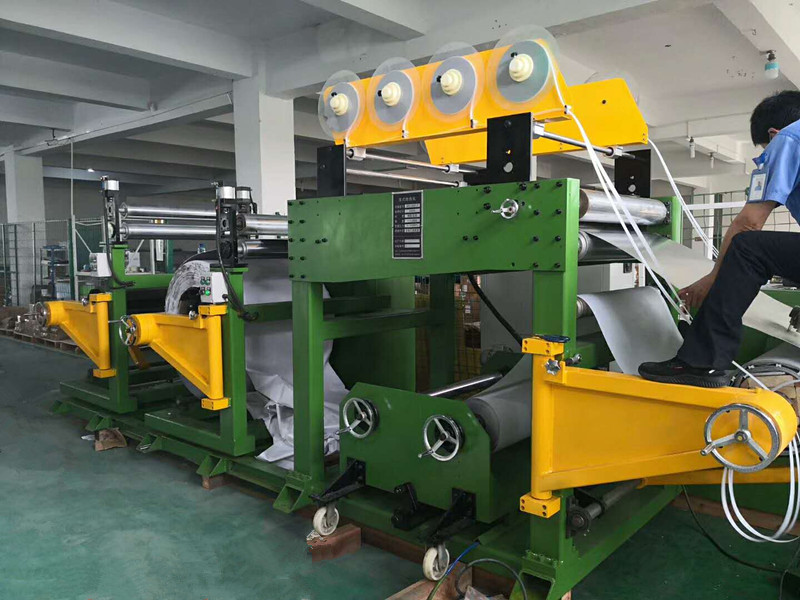

4）层绝缘收放卷装置
  放卷轴、过滚等组成。放卷轴采用气胀轴，
整个装置及每个放卷轴在宽度方向位置可单独手动调节。
5）主绕装置
  主绕装置由电机，减速机，收卷轴，收卷压辊等部分组成。电机使用变频器控制可通过脚踏开关控制，速度无级可调。

6）焊接系统
  箔带和引线的焊接采用TIG 焊接，焊接装置主要由以下部分组成：夹持、焊枪驱动机构、焊枪调整机构、氩弧焊机、冷却水箱等。夹持部分的开合靠气动实现，焊枪可以上下左右及摆动调节，焊枪焊接行走靠变频器驱动电机控制，速度无级可调，整个装置可左右移动到达或离开焊接工作区。
7）纠偏系统
  纠偏系统直接影响设备的效率，采用纠偏传感器，纠偏驱动器，通过传感器感应箔料，在箔料偏离时高速精准的驱动器驱动料架左右移动，实现纠偏.
 8）张力系统
  张力系统安装于料架上，张力由制动器来实现，张力可通过气压调节，操作简单方便，在选择制动器时充分的留取余量使设备在使用时磨损降低不超负荷运转，寿命长。
12）气动系统
  该系统采用模块化的集中控制，大量采用消声器，使整机噪音水平低于同类设备。各分路压力、流量独立可调。各气动动作的实施均由PLC实施程序控制。气动管路布置合理可靠。

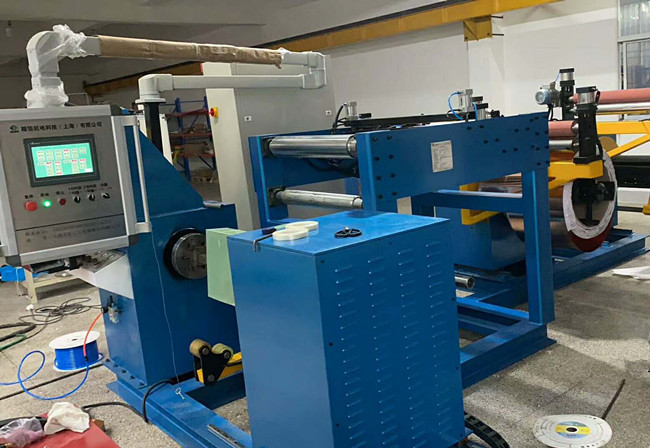

13）电控系统

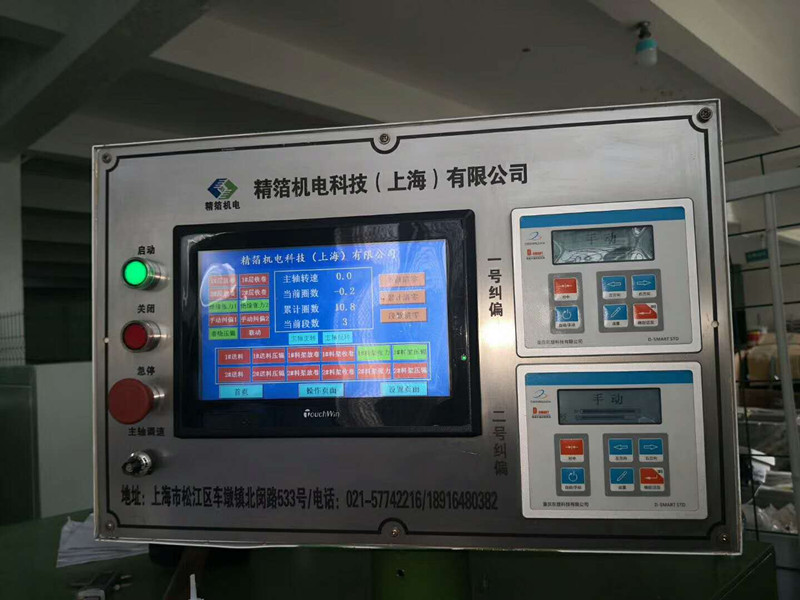

  低压电器，变频器，控制器都采用知名品牌产品，故障低运行可靠，通过人机界面可编写绕制要求，有存储调用，断电记忆等功能。
