产品描述
设备描述

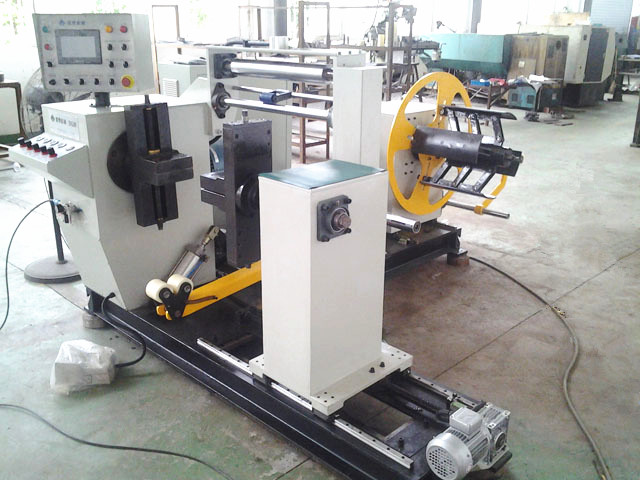

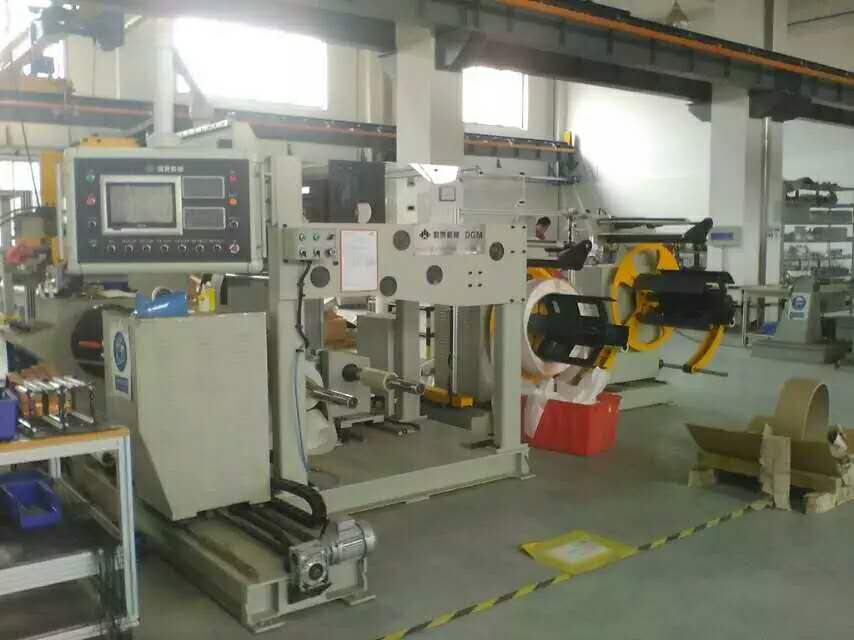

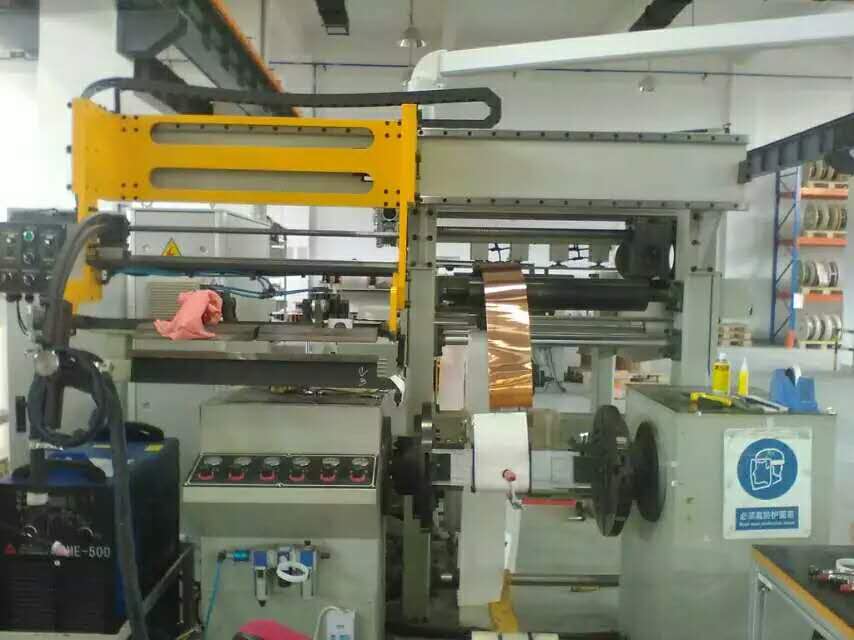

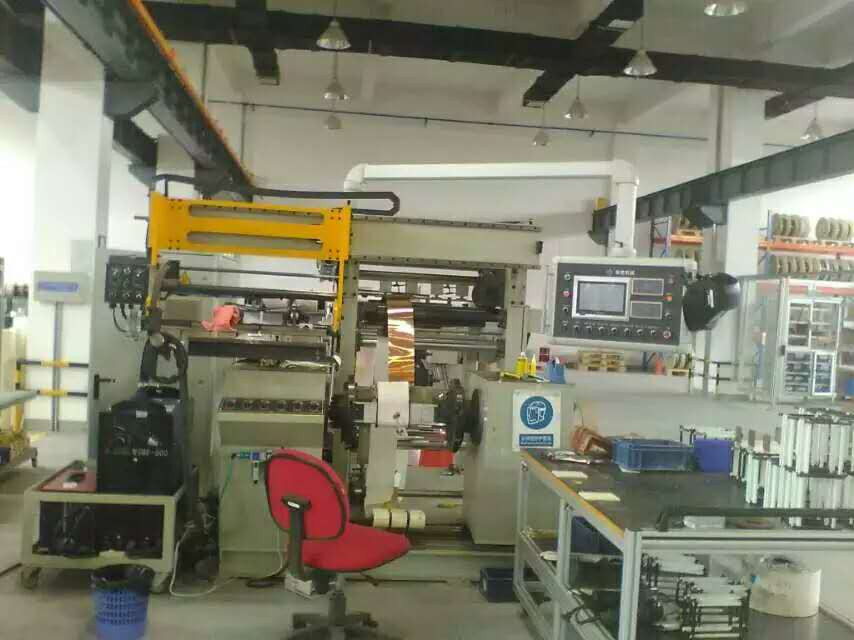

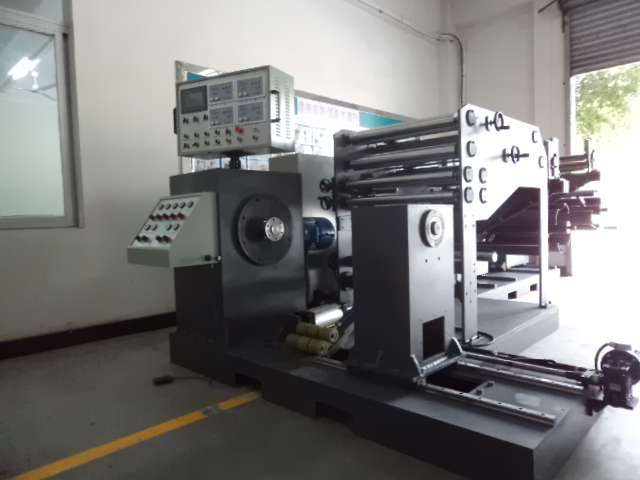

箔式绕线机，主要适用于变压器，非晶变压器，电抗器的箔式线圈的绕制，箔式线圈是以不同的铜或铝为载体，以宽带状的绝缘材料为层间绝缘，在箔式绕线机上一次完成绕制，线圈形状可为圆形，矩形等。
（二）主要技术参数表
箔式绕线机，主要适用于变压器，非晶变压器，电抗器的箔式线圈的绕制，箔式线圈是以不同的铜或铝为载体，以宽带状的绝缘材料为层间绝缘，在箔式绕线机上一次完成绕制，线圈形状可为圆形，矩形等。
（二）主要技术参数表
|
序号 |
项目 |
BRJ-600(双层） |
|
1 |
加工线圈参数 |
|
|
1.1 |
最大轴向长度(mm) |
Max：600mm |
|
1.2 |
含引线最大轴向长度(mm) |
Max：750mm |
|
1.3 |
线圈最大外径（不含排） |
φ720mm |
|
1.4 |
线圈最大外径（Max） |
φ750mm |
|
1.5 |
线圈内径（Min） |
不限制 |
|
1.6 |
线圈形式 |
圆形、椭圆形、矩形 |
|
2 |
线圈材料 参数 |
|
|
2.1 |
铜箔或铝箔规格 |
宽度≤600mm,厚度0.2-2mm 卷料内径φ500外径≥（1000mm） |
|
3 |
开卷装置 |
独立二套 |
|
3.1 |
承料筒长度 |
650mm |
|
3.2 |
承料筒胀缩范围 |
φ440mm-φ520mm |
|
3.3 |
承料筒最大承载 |
800kg |
|
3.4 |
箔带最大涨紧力 |
Max：6000N-M |
|
3.5 |
涨紧工作气压 |
0-0.6Mpa |
|
4 |
纠偏装置 独立二套与料架移动 |
|
|
4.1 |
纠偏方式 |
光电自动纠偏 |
|
4.2 |
纠偏精度(mm) |
±0.5mm |
|
5 |
卷绕机 |
|
|
5.1 |
卷绕速度 |
0-30r/min |
|
5.2 |
最大工作力矩（Max） |
≧3000N·M |
|
5.3 |
卷绕机功率(KW) |
11KW |
|
5.4 |
调速方式 |
变频无级调速 |
|
5.5 |
双伺服机械同步 |
双侧电机各5.5kw |
|
6 |
层绝缘开卷装置 |
|
|
6.1 |
层绝缘安装轴 |
二套（气胀方式） |
|
6.2 |
层绝缘卷最大外径 |
MAXφ400mm |
|
6.3 |
层绝缘卷内径 |
通用φ74mm |
|
6.4 |
层绝缘卷最大宽度 |
Max: 650mm |
|
6.5 |
开卷轴形式 |
气胀方式可选 |
|
6.6 |
阻尼力（二套独立） |
≤200N-M |
|
6.7 |
纠偏装置 |
独立二套 |
|
6.8 |
纠偏方式 |
电控、点动式 |
|
6.9 |
纠偏精度 |
随机手控 |
|
7 |
PLC自动控制电控系统 |
|
|
7.1 |
计数位数 |
四位（0.0-999.9）计数精度0.1圈 |
|
7.2 |
基本功能 |
分段输入、可逆、停电记忆等 |
|
7.3 |
操作界面 |
触摸式控制屏 |
|
7.4 |
总功率配备 |
|
|
8 |
去毛装置 |
独特压毛装置设计使压毛后毛刺≤0.02mm |
|
9 |
去污装置 |
有效去除箔带残留毛刺、污垢 |
|
10 |
剪切装置 |
可剪切铜箔max2mm（配备手动电剪刀） |
