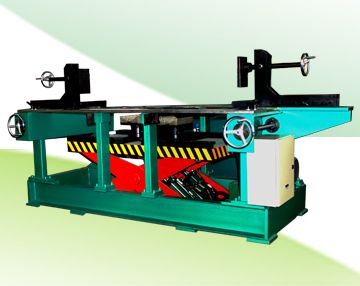

3T器身装配台(带翻转)

产品描述
(一)设备描述:
本机为非晶合金铁芯变压器器身装配的专用设备,可以满足各种规格的油浸式,干式非晶变转配适用,改变了传统的配变制造器身套装工艺,将绕组预先放置在装配台的升降平台上,绕组的轴线呈水平状,各单框铁芯横向穿入绕组内孔。并在装配台上完成铁芯合拢,包扎封闭,器身绝缘装配,夹件紧固等工序,本设备可以方便的调节位置高度。满足不同工步的装配要求。

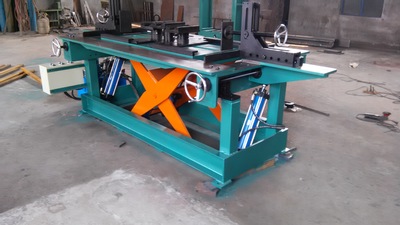

设备示意图:


(二)设备的主要组成部分:(未标注都为我司独立非标设计)
1.主机架 (一套)
2.液压升降系统 (一套)
3.液压翻转系统 (一套)
4.装配系统 (一套)
升降台主装配直线导轨了调节,脱手大小可调节
5.电控系统 (一套)

(三)主要性能规范:
1工作高度 H = 850 mm
2 适应装配器身(外型)的参数范围:
长度:L = 700 – 1600 mm
宽度:B = 360-700 mm
高度:H = 400 – 900 mm
3升降台承重(额定): W = 3000kg
4升降台工作行程: S = 500 mm
5升降速度: V = 40 mm/s (速度可以按需要调定)
6 液压工作压力(额定): P = 14 Mpa
7 工作电压: AC 380V 三相五线
8 整机功率: 约 3 KW
9 整机重量: W = 1500 KG
10.适用变压器的容量范围 30kVA―2000 kVA
11.翻转角度 90°

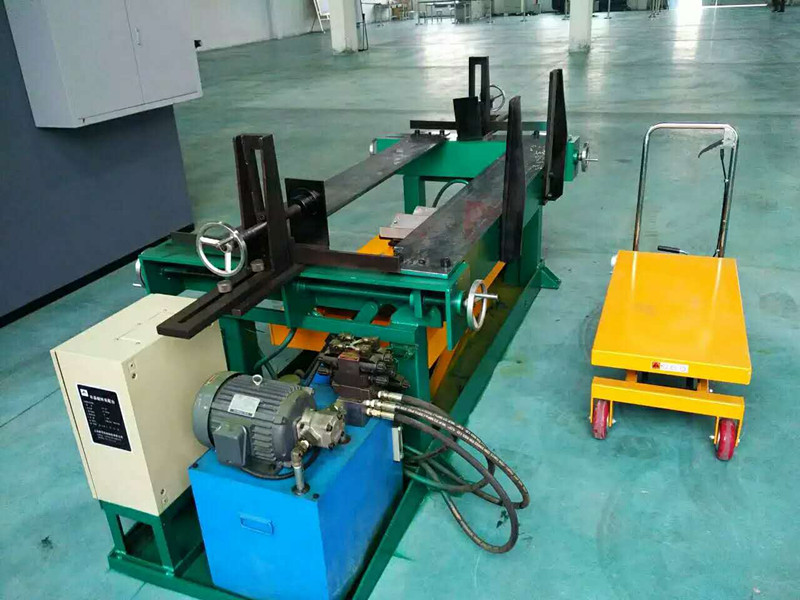

随机配件:
配备放料下车

主要技术参数:The main technical parameters

特点Characteristics
1、改变了传统的配变制造器身套装工艺,而将绕组预先放置在装配台的升降平台上,绕组的轴线呈水平状,各单框铁芯横向穿入绕组内孔。
2、在装配台上完成铁芯合拢、包扎封闭、器身绝缘装配、夹件紧固等工序。
3、可以方便地调节位置高度,以满足不同工步的装配要求。
4、运动机构采用液压系统,具有升降平稳,调节简便,动力充裕等特点。
