设备的组成和功能
1 概述
层间绝缘折边机主要用于变压器线圈层间绝缘纸的折边，使之在
层绝缘的二侧边缘形成端部绝缘结构。提高了线圈的机械强度、绕制效率、降低材料成本。
本折边机的总体结构、折边成型原理、操作控制方式均仿制美国同类进口设备。缩短了研制周期，保证了本机的高生产率、高可靠性。
2 技术规范和功能
2.1 技术规范
绝缘纸卷规格 内孔：Φ76 mm
外径：≤ Φ400 mm
成型后纸卷规格 内孔：Φ76 mm
外径：≤ Φ400 mm
绝缘纸宽度 160 700 mm
绝缘纸厚度 0.10 0.21 mm
折边层数 4 层（含底层共5层）
折边宽度 7 mm ／ 10 mm （标准）
2.2 工作效率
折边成型速度 0 - 20 M/min （变频无级调速）
刀具外径 Φ 84 mm
刀具数量 8 片
2.3 动力配备
电功率 2.2 KW
电源 三相四线 380V 50Hz
气源 耗气量0.1 M³/min
气管 PVC管（或尼龙管） 外径 φ10
2.4 整机占地位置； 5 M × 2 M × 1M
设备的组成和功能
折边机由；1）开卷装置、2）引导装置、3）针孔成型装置、4）折边通道、5）压型装置、6）拖带装置7）收卷装置等组成，8）电器系统及气动系统等组成。

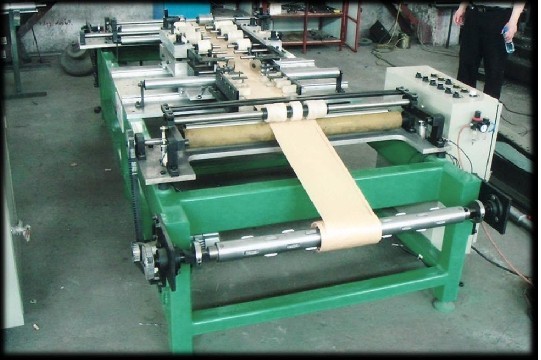

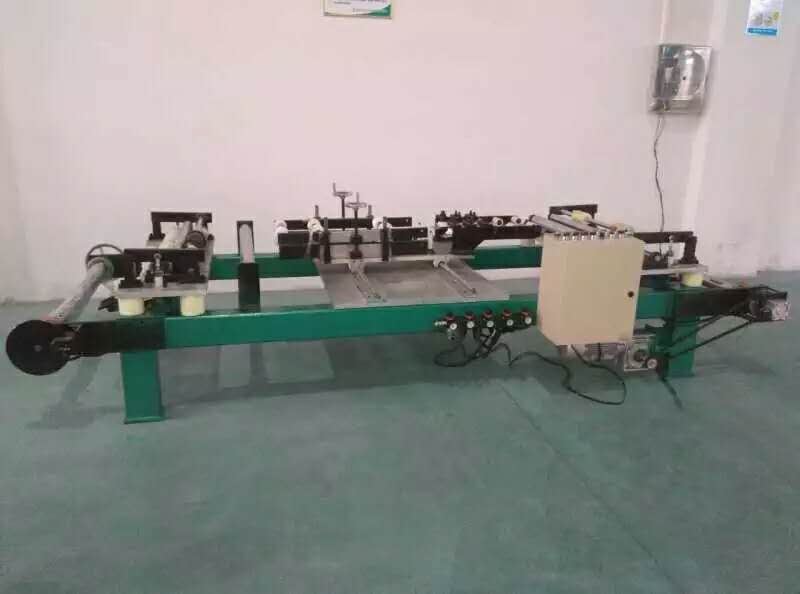

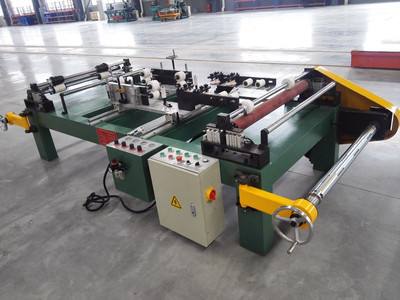

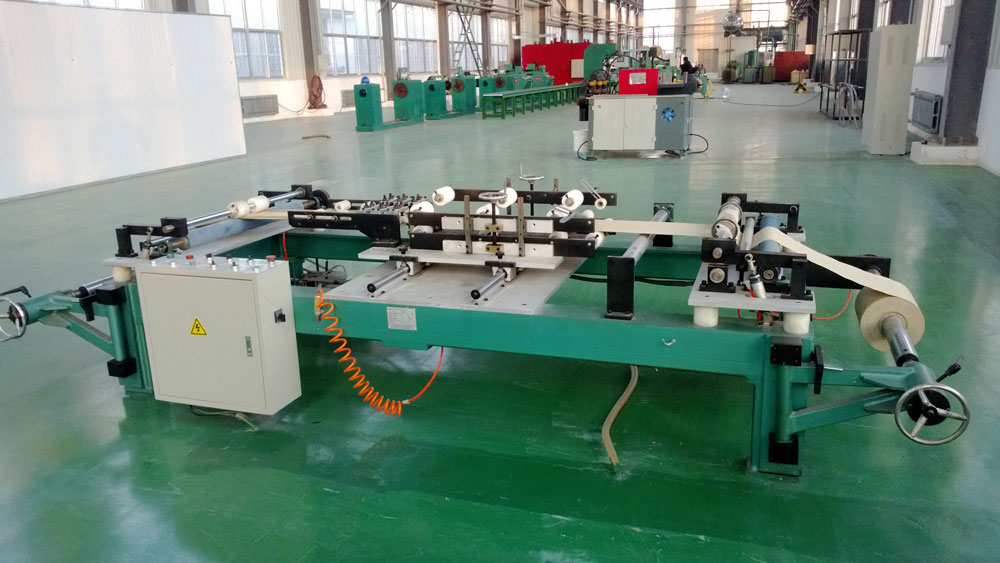

请参照下附的设备总图。

主要技术参数：The main technical parameters
特点：
1、本折边机的总体结构、折边成型原理、操作控制方式均仿制美国同类进口设备。
2、可以有效提高线圈的机械强度、绕制效率、降低材料成本。
3、采用变频调速方式，使运行速度的调节具有调速范围广、稳定、可靠。
4、气动系统采用模块化的集中控制方式，采用消声器，使整机噪音低。
